MR 1512 SEMI-AUTOMÁTICA

VELA COMUM - MÁQUINA SEMI-AUTOMÁTICA MR 1512

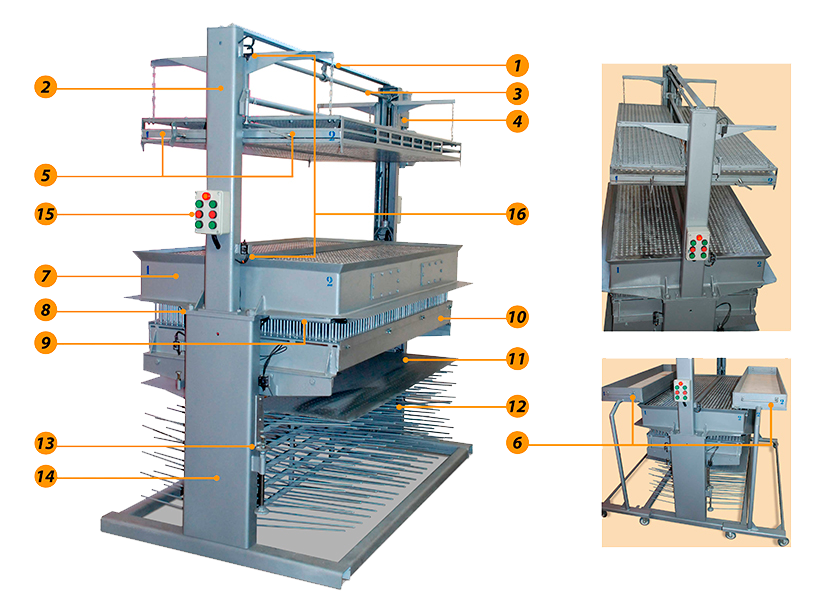

Especificação técnica - MR 1512

1. Suporte: alinhamento da torre.
2. Torre: suporte da rosca para levantamento do alinhador de pavio.
3. Eixo: transmissão da rosca do alinhador de pavio.
4. Moto redutor: aciona o eixo para transmissão da rosca do alinhador de pavio.
5. Alinhador de pavio: faz a centralização e retirada das velas.
6. Carrinho: para retirada das velas.
7. Caixa: faz o modelo da vela conforme o diâmetro e o comprimento.
8. Redutor: levanta a mesa para extração das velas até o alinhador de pavio.
9. Extratores com bicos: faz o modelo do bico da vela.
10. Mesa de apoio dos extratores: apoio dos extratores.
11. Protetor dos barbantes: protege os barbantes para não cair parafina.
12. Suporte (Gadanha) colocação dos rolos de barbantes.
13. Escala e regulador de altura: regula altura das velas.
14. Base de sustentação da caixa e apoio do sistema de rosca para elevação da mesa dos extratores.
15. Botoeira para acionamento do elevador da mesa do extrator e do alinhador de pavio.
16. Dispositivo de fim de curso do elevador do alinhador de pavio para descarregar as velas no carrinho.
